Apa Saja Jenis Katup Pneumatic yang Ada? Fungsi dan Cara Kerjanya
Katup pneumatic merupakan elemen penting dalam sistem pneumatic, berfungsi untuk mengontrol aliran udara terkompresi dan mengarahkannya ke berbagai komponen sistem. Berbagai jenis katup pneumatic tersedia dengan fungsi dan cara kerja yang berbeda-beda. Artikel ini akan mengulas jenis-jenis katup pneumatic yang umum digunakan, beserta fungsi dan cara kerjanya.
Jenis-Jenis Katup Pneumatic:
- Katup Arah (Directional Control Valve):
Katup ini berfungsi untuk mengontrol arah aliran udara terkompresi. Jenis-jenis katup arah:
- Katup 2/2 arah: Memiliki dua port dan dua posisi, mengontrol aliran udara ke satu arah atau dua arah.
- Katup 3/2 arah: Memiliki tiga port dan dua posisi, mengontrol aliran udara ke dua arah dan satu port exhaust.
- Katup 4/2 arah: Memiliki empat port dan dua posisi, mengontrol aliran udara ke empat arah.
- Katup 5/2 arah: Memiliki lima port dan dua posisi, mengontrol aliran udara ke lima arah dan satu port exhaust.
- Katup Tekanan (Pressure Control Valve):
Katup ini berfungsi untuk mengontrol tekanan udara terkompresi. Jenis-jenis katup tekanan:
- Regulator tekanan: Mengatur tekanan udara ke level yang diinginkan.
- Relief valve: Mencegah tekanan udara melebihi batas yang ditentukan.
- Sequence valve: Mengontrol aliran udara berdasarkan urutan tekanan yang telah ditentukan.
- Katup Aliran (Flow Control Valve):
Katup ini berfungsi untuk mengontrol aliran udara terkompresi. Jenis-jenis katup aliran:
- Needle valve: Mengontrol aliran udara dengan presisi tinggi.
- Flow control valve: Mengontrol aliran udara dengan pengaturan yang mudah.
- Check valve: Mengizinkan aliran udara hanya satu arah.
- Katup Fungsi Lainnya:

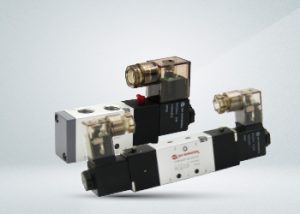

- Katup solenoid: Dikendalikan oleh sinyal listrik.
- Katup pilot: Dikendalikan oleh tekanan udara dari katup lain.
- Katup shuttle: Mengarahkan aliran udara ke dua aktuator secara bergantian.
Fungsi dan Cara Kerja Katup Pneumatic:
Fungsi utama katup pneumatic adalah mengontrol aliran udara terkompresi dalam sistem pneumatic. Katup bekerja dengan membuka dan menutup lubang atau saluran udara, sehingga mengarahkan aliran udara ke berbagai komponen sistem.
Cara kerja katup pneumatic bervariasi tergantung pada jenisnya. Katup arah bekerja dengan menggerakkan spool atau poppet valve untuk membuka dan menutup lubang. Katup tekanan bekerja dengan menggunakan sensor dan diafragma untuk mengontrol tekanan udara. Katup aliran bekerja dengan menggunakan orifice atau needle valve untuk mengontrol aliran udara.
Pemilihan Katup Pneumatic yang Tepat:
Pemilihan katup pneumatic yang tepat bergantung pada beberapa faktor, seperti:
- Fungsi katup
- Ukuran dan kapasitas sistem
- Tekanan udara yang digunakan
- Jenis aktuator yang digunakan
- Kondisi lingkungan
Kesimpulan:
Katup pneumatic merupakan elemen penting dalam sistem pneumatic yang berfungsi untuk mengontrol aliran udara terkompresi. Berbagai jenis katup pneumatic tersedia dengan fungsi dan cara kerja yang berbeda-beda. Pemilihan katup yang tepat akan menentukan kinerja dan efisiensi sistem pneumatic.
Sumber Daya:
- Manual dan dokumentasi dari pabrikan sistem pneumatic.
- Kursus pelatihan online atau offline tentang sistem pneumatic.
- Komunitas online dan forum yang membahas tentang pneumatic.
- Ahli dan teknisi yang berpengalaman dalam sistem pneumatic.
Catatan:
- Artikel ini hanya memberikan gambaran umum tentang katup pneumatic. Untuk mempelajari lebih lanjut, Anda dapat merujuk pada sumber daya yang disebutkan di atas.
- Selalu ikuti instruksi keselamatan dan prosedur yang ditetapkan saat bekerja dengan sistem pneumatic.
Dengan memahami jenis, fungsi, dan cara kerja katup pneumatic, Anda dapat memilih dan menggunakan katup yang tepat untuk sistem pneumatic Anda, memastikan kinerja dan efisiensi yang optimal.
